コイル付き攪拌機付きタンクの伝熱計算



コイルを有する攪拌機付きタンクの伝熱計算シート
のダウンロードはこちらをクリックしてください。
○概要
内部にコイルを有する攪拌機付きタンクの総括伝熱係数U
を求めます。また、その総括伝熱係数から加熱や冷却に
必要な時間を計算します。
○特徴
コイル内の流体、流量とミキサーの羽根形状、枚数、回転数
などから コイルの内側と外側の境膜伝熱係数を求めます。
容器内の液体を攪拌しながら、所定の温度まで加熱や冷却を
するのに必要な仕様、時間を計算することができます。
ミキサーの羽根の種類は、タービン、パドル、プロペラに対応し
てます
○イメージ

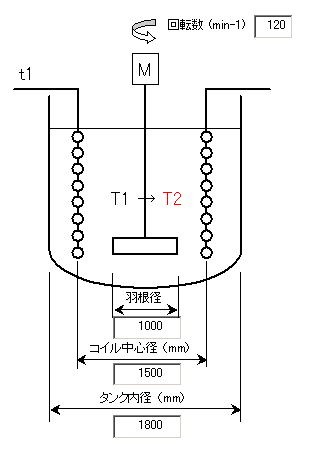

タンク仕様

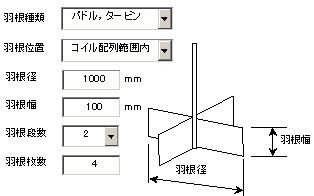

パドル羽根仕様
コイル条件
